コンビネーションスイッチは産業用電気制御システムの安全性をどのように向上させるのでしょうか?

産業用電気制御システムでは、誤差の許容範囲はゼロです。単一のアークフラッシュ、過負荷、または短絡が、壊滅的なダウンタイム、重傷、または機器の損傷につながる可能性があります。堅牢なコンビネーション スイッチを制御システムに統合することは、単なるコンプライアンス対策ではなく、現代の産業安全の基礎となります。これらのデバイスは、短絡および過負荷保護 (通常はヒューズまたは回路ブレーカー) を備えた切断手段 (スイッチなど) を 1 つのコンパクトなユニットに統合しています。そうすることで、潜在的な障害点を排除し、設置ミスを減らし、電気的異常に迅速に対応します。

Zhejiang Yaming Electric Co.,Ltd では、この技術を完成させるために 20 年を費やしてきました。適切に指定されたコンビネーションスイッチ電流を止めるだけではありません。目に見える切れ目でエネルギー源を隔離し、協調的な保護を確保し、メンテナンス手順を簡素化します。この記事では、技術的なパラメータや実際の安全上のメリットについて詳しく説明し、人員や機械の保護に関する最も重要な質問に答えます。従来のパネルをアップグレードする場合でも、新しいラインを設計する場合でも、これらのデバイスを理解することは交渉の余地がありません。

1. 現代のプラントの絶縁と短絡保護にコンビネーション スイッチが重要なのはなぜですか?

産業用制御システムには、コンタクタ、リレー、可変周波数ドライブが高密度に詰め込まれています。あらゆる制御回路の主な安全機能は、メンテナンスのために電源を安全に分離し、故障電流を瞬時に遮断する機能です。あコンビネーションスイッチ防御の第一線として機能します。接点を開くだけの単純な切断スイッチとは異なり、真のコンビネーション スイッチには切断要素と保護要素の両方が統合されています。この統合は、スイッチを開くと下流の障害もすべて解消され、オペレータと配線の両方が保護されることが保証されるため、非常に重要です。

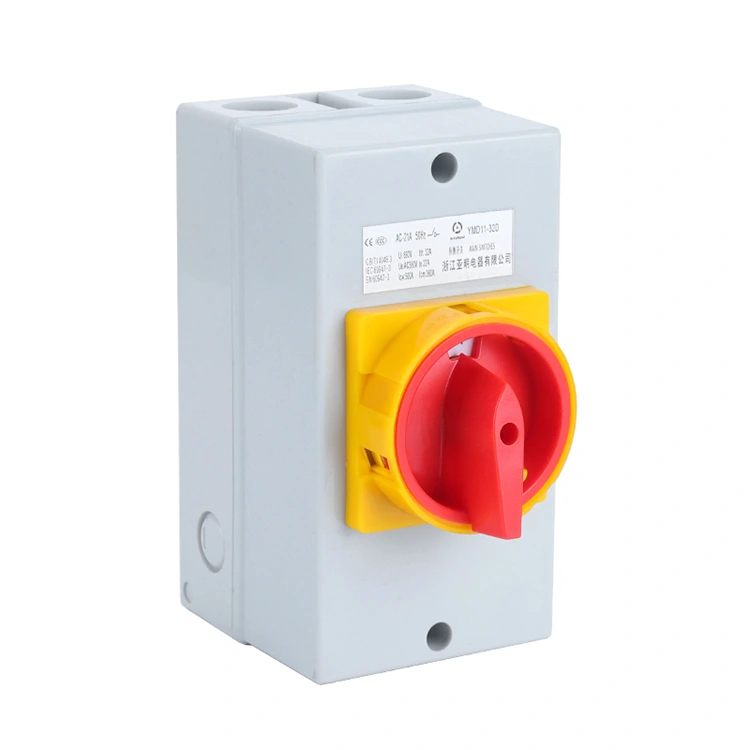

当工場ではスイッチ機構と保護室を一体化する設計思想を重視しています。たとえば、回転ハンドルは接触位置 (開いているか閉じているか) を明確に視覚的に示し、南京錠可能なハンドルはロックアウト/タグアウト手順への準拠を保証します。しかし、機械的な絶縁を超えて、障害状態で内部接点が破損する速度はミリ秒単位で測定されます。浙江亜明電気株式会社ダブルブレーク銀合金接点を使用し、アークを急速に消失させ、エネルギーの通過を最小限に抑えます。

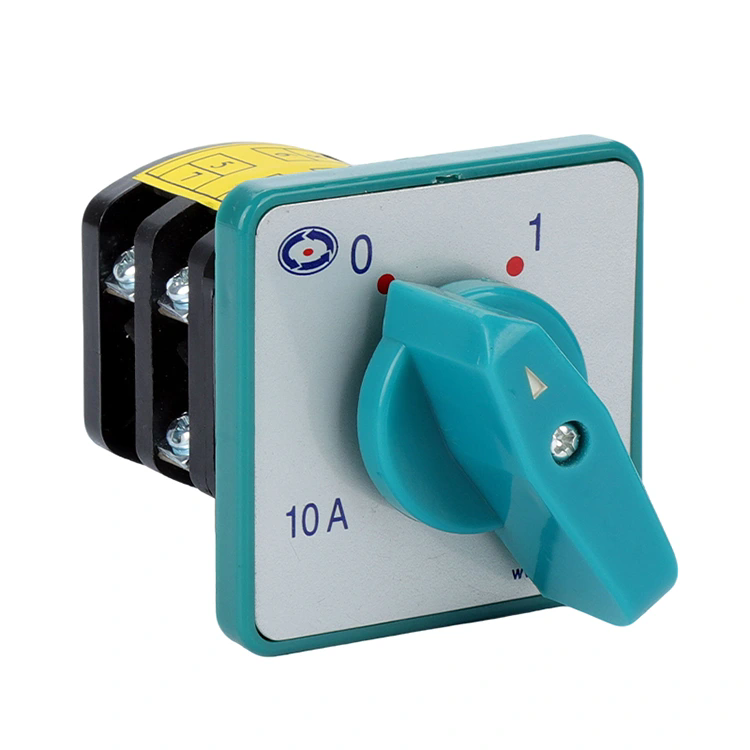

当社のコンビネーションスイッチシリーズの主要な安全パラメータ

• 熱電流定格 (Ith):16A から最大 125A まで対応し、高い周囲温度でも堅牢な連続動作を保証します (最大 55°C までテスト済み)。
• 利用カテゴリーAC-23A：接点に重大なストレスを引き起こすモーターなどの高誘導性負荷のスイッチングに適しています。
• 統合されたヒューズ キャリアまたは磁気リリース:BS タイプと DIN タイプのヒューズの両方を受け入れるように設計されており、上流のデバイスとの選択的な調整が可能です。
• ポジティブブレーク表示:すべての補助接点と主接点には、IEC 60947-1 規格を満たす目に見えるギャップが設けられています。
• 最大 IP65 の侵入保護:当社の工場で密閉されたエンクロージャに取り付けた場合、絶縁を損なう可能性のある塵や水の侵入を防ぎます。

なぜこれが安全性にとって重要なのでしょうか?一般的なプラントでは、振動や埃により、設計が不十分なスイッチでアーク放電が発生する可能性があります。当社工場の頑丈なスプリング機構により、オペレーターがハンドルをゆっくり動かした場合でも、接点がスナップ的に開閉し、過熱につながる部分的な接触が防止されます。さらに、コンビネーション スイッチにはヒューズまたはブレーカーが内蔵されているため、線路側から負荷側への経路がループ インピーダンスを低減するように最適化されます。これは、短絡時のトリップ時間が短縮されることを意味し、アーク フラッシュ入射エネルギーの削減に直接つながります。メンテナンス電気技師にとって、これは軽微な事故と人生を変えるような怪我の違いです。

また、負荷がかかって主接点が開く前に、PLC またはモーター コントローラーに負荷を軽減するよう信号を送ることができる早期遮断補助接点も組み込まれています。この予測安全層は見落とされがちですが、当社の高評価モデルでは標準です。当社のコンビネーション スイッチを選択することは、単にコンポーネントを購入するだけではありません。人命とシステムの完全性を優先する安全哲学を統合しています。

2. 過負荷保護と調整がスイッチの内部アーキテクチャに依存するのはなぜですか?

モーター回路の過負荷保護は、従来、別個の過負荷リレーによって処理されていました。ただし、コンビネーション スイッチでは、スイッチング要素と保護要素の間の調整が事前に設計されています。コンポーネントの不一致は迷惑なトリップや、さらに悪いことにトリップの失敗の主な原因となるため、これは非常に重要です。当社の工場では、コンビネーション スイッチを設計する際、スイッチの開閉容量を内蔵保護の時間-電流曲線と一致させます。これにより、始動サージ (全負荷電流の 6 ～ 8 倍になる可能性がある) が発生している間はスイッチが閉じたままになりますが、ローターがロックされたイベントの間は、モーターの絶縁が溶ける前にスイッチが正確に開きます。

この信頼性を定義する技術仕様を見てみましょう。

アーキテクチャは、熱がどのように放散されるかにも影響します。当社のコンビネーション スイッチ設計では、電流経路は酸化を防ぐために錫メッキされた高級電解銅から作られています。これにより、安価なユニットによくある故障点である端子の温度上昇が軽減されます。当社の工場の厳格な品質管理措置には、ホットスポットを確実に排除するためのすべてのバッチのサーモグラフィー画像処理が含まれます。エンドユーザーにとって、これはスイッチが冷静に動作し、コントロール パネル内の隣接する電子コンポーネントの寿命を保つことを意味します。

さらに、内部インターロック機構により、スイッチが「オン」位置にあるときに筐体のドアが開くのを防ぎます。これは、オペレータが充電部にアクセスできないようにする機械的安全機能です。インターロックはオフの位置でのみ解除でき、多くの場合、工具や特定の操作が必要です。内部アーキテクチャにおけるこのレベルの考え方により、単純なスイッチが包括的な安全装置に変わります。負荷がかかった状態でパネルが開いてしまうという事故が非常に多く見られました。私たちの設計哲学は、これに直接対処します。

3. 当社のコンビネーション スイッチは具体的にどのようにアークフラッシュと感電の危険を軽減しますか?

アークフラッシュは、工業用電気作業において最も致命的な危険の 1 つです。これは、イオン化によって空気中に導電経路が形成され、膨大なエネルギーが放出されるときに発生します。コンビネーション スイッチは、迅速な接点分離、アーク消弧チャンバー、および完全な絶縁という 3 つの異なる方法でこれを軽減します。当社の工場では、プラズマを分割して冷却する脱イオンプレートを備えたアーク チャンバーを設計しています。これにより、アークがパネル内に爆発するのではなく、スイッチ内に閉じ込められます。その結果、パネルの前に立っている作業者が利用できる入射エネルギーが大幅に減少します。

さらに、コンビネーション スイッチが提供する目に見える休憩は、心理的および物理的な安全層です。ハンドルが「OFF」を示している場合、接点間には物理的な隙間があり、検査窓（オプション）から確認できます。これにより、電源絶縁に関する疑いがなくなるため、最も厳格なロックアウト/タグアウト規制を満たします。 WHUROW はこれをさらに推し進め、デュアル チャンバー設計のスイッチを提供します。1 つはスイッチング メカニズム用、もう 1 つはヒューズ端子用です。たとえヒューズが致命的に切れたとしても、イオン化したガスはオペレータから排出されます。これを当社では「ガス誘導排出」と呼んでいます。

主要な安全機能の概要

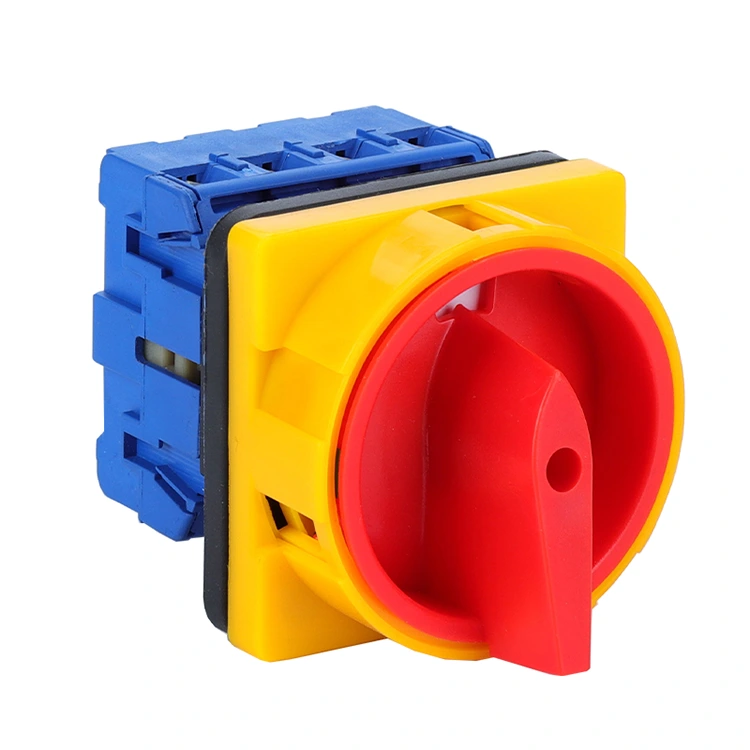

• 南京錠可能なハンドル:最大 3 つの南京錠を収納できるので、メンテナンス中の複数の作業員の安全を確保します。
• ターミナルシュラウドとバリア:すべての新モデルにIP20のフィンガーセーフ端子を標準装備し、偶発的な接触を防ぎます。
• 電圧インジケータポート:オプションの LED インジケータは、スイッチがオフの場合でも電圧の存在を示します (逆給電の警告)。
• 高い短絡耐性:50kA rms までテストされており、極度の障害下でもスイッチが破裂したり分解したりしないことを意味します。
• 明確なON/OFFマーク:大きなレーザーエッチングされたマーキングは斜めからでも見えるため、人的ミスが減少します。

感電の危険性の軽減は、絶縁調整によってもたらされます。当社の工場では、表面全体に導電パスの形成を防ぐ、比較トラッキング指数 (CTI) が 600 以上の材料を使用しています。ほこりや湿気の多い環境 (繊維工場や食品加工など) では、エンクロージャに電力を供給する可能性のあるトラッキングを防ぎます。さらに、切断と保護を組み合わせることで、別個のスイッチと別個のヒューズ ホルダーの間に追加の筐体を設ける必要がなくなります。接続が少ないということは、ワイヤが緩んで障害が発生する可能性のある箇所が少ないことを意味します。安全性に対するこの総合的なアプローチが、重工業全体のエンジニアに当社の装置を指定する理由です。私たちは単に製品を販売するだけではありません。私たちは、お客様の最も貴重な資産である従業員を保護するリスク軽減ソリューションを提供します。

4. 要約: 統合されたスイッチングと保護による安全上の利点

この分析を通して、明らかな真実が 1 つあります。それは、コンビネーション スイッチが単なるオン/オフ デバイスをはるかに超えているということです。これは、隔離、保護、通信を行う、工学的に設計された安全システムです。ロックアウト手順のための目に見えるエアギャップの確保から、外部損傷を与えることなく 50kA の障害を遮断するまで、安全な職場への貢献は計り知れません。スイッチングと保護の両方を統合したデバイスを選択することで、変動要因が排除され、設置時および運用時における人的エラーの可能性が軽減されます。

WHUROW では、何十年にもわたる専門化により、工場から出荷されるすべてのユニットが厳格なテストと革新の証であることを意味します。私たちは、制御システムが業務の心臓部であり、圧力下でも機能するコンポーネントが必要であることを理解しています。特定の IP 定格、カスタム インターロック、または特定のヒューズ構成が必要な場合でも、当社のエンジニアリング チームはお客様をサポ​​ートする体制を整えています。安全性を偶然に任せるのではなく、最初からシステムに組み込んでください。
