切替スイッチの動作原理

I. の核となる定義切替スイッチ

切替スイッチ (コンビネーション スイッチとも呼ばれる) は、多位置、多接点の手動制御電気部品で、主に回路のオン/オフ、電源の切り替え、信号変換、またはモーターの正逆回転の制御に使用されます。その中心的な機能は、回転またはトス運動により複数の内部接点セットが同期して動作し、異なる回路経路の切り替えを実現することです。産業用制御、電気機器、計装に広く使用されています。

II.切替スイッチのコア構造

その動作原理を理解するには、まずそのコアコンポーネントを特定する必要があります。これらのコンポーネントが連携してスイッチング機能を実現します。

操作機構: 内部シャフトを回転または投げる外部手動制御コンポーネント (ノブやハンドルなど)。通常、複数の位置 (例: 2、3、4 位置) があり、それぞれが異なる接触の組み合わせに対応します。

接点システム: 可動接点と固定接点で構成されるコア機能コンポーネント。接点の各セットは 1 つの回路パスに対応します。可動接点はシャフトに固定され、固定接点はハウジング内の端子台に固定されています。接点の材質は、導電性と耐摩耗性を確保するために銅合金（銀合金など）が使用されることが多いです。

位置決め装置: 通常、バネ、鋼球、またはカム構造で構成され、操作機構を所定の位置に固定し、誤操作を防止するために使用されます。操作ハンドルを所定の位置に回すと位置決め装置がロックし、接点の接触が安定します。スイッチングでは、位置決めの力を克服して明確な位置選択を行う必要があります。

ハウジングと端子: ハウジングは絶縁と保護のために絶縁材料 (プラスチックやセラミックなど) で作られています。端子は外部配線を接続し、接点システムを制御回路に接続するために使用されます。

Ⅲ．の核となる動作原理切替スイッチ切り替えスイッチの中心的な動作原理は、「接点を機械的に駆動してオン/オフにすることにより、回路経路を選択的に接続する」ことです。具体的なプロセスは、次の 3 つの主要なステップに分けることができます。

**操作トリガー:** 操作ハンドルを手動で回転または投げると、内部シャフトが回転します。このとき、位置決め装置はシャフトの回転に伴って現在位置を解除し、目標位置でロックするため、正常に動作します。

接点の切り替え：シャフトが回転すると、シャフトに固定された可動接点が同期して回転し、対応する固定接点と「接触」または「離間」します。

可動接点が固定接点に接触すると、回路経路が閉じます。

可動接点が固定接点から離れると、回路経路が開きます。

複数の接点グループの同期動作 (例: 3 つの接点グループを同時に切り替える) により、複数の回路の協調制御 (例: 電源、信号、保護回路の同時切り替え) が可能になります。

回路切替完了：操作ハンドルが目標位置にあると、位置決め装置が位置を固定し、可動接点と固定接点が安定して接触し、設定された経路に従って制御回路が動作し、切替が完了します。

重要な補足: 複数のポジションと連絡先の調整ロジック

切替スイッチの最大の利点は、「複数の接点の組み合わせに対応する複数のポジション」にあります。たとえば、3 ポジション 2 グループ接点切り替えスイッチの場合、各ポジションで接点のオン/オフ状態が異なります。

位置 1: 連絡先グループ 1 はオン、連絡先グループ 2 はオフです。

位置 2: 連絡先グループ 1 はオフ、連絡先グループ 2 はオンです。

位置 3: 接点グループ 1 と 2 は両方ともオンです (設計要件に応じて、両方ともオフになります)。

この組み合わせにより、1回の操作で複数回路の同期スイッチング制御が可能となり、制御ロジックが簡素化されます。

IV.切替スイッチの分類と代表的な用途

構造と用途に基づいて、切り替えスイッチはさまざまなタイプに分類できますが、動作原理は若干異なります。

操作方法による分類：

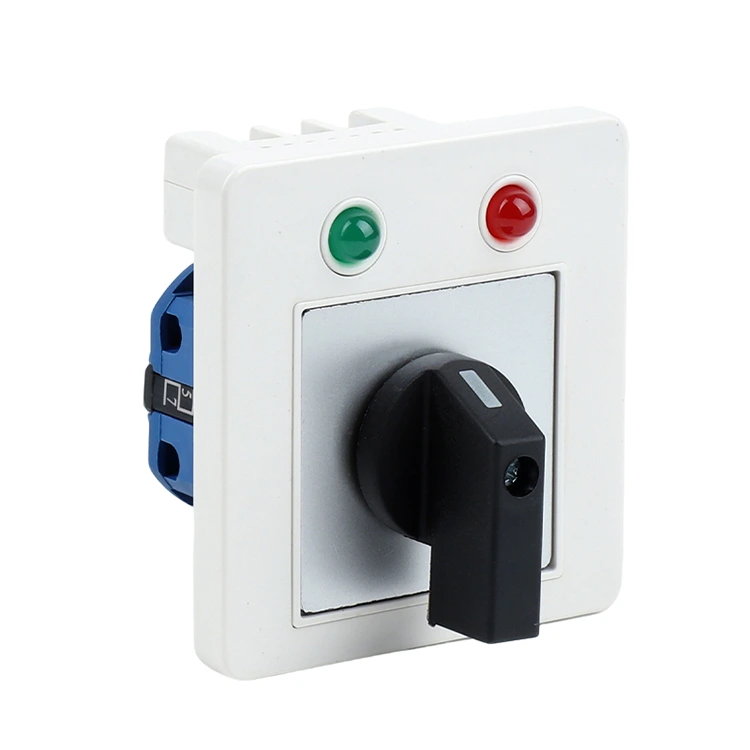

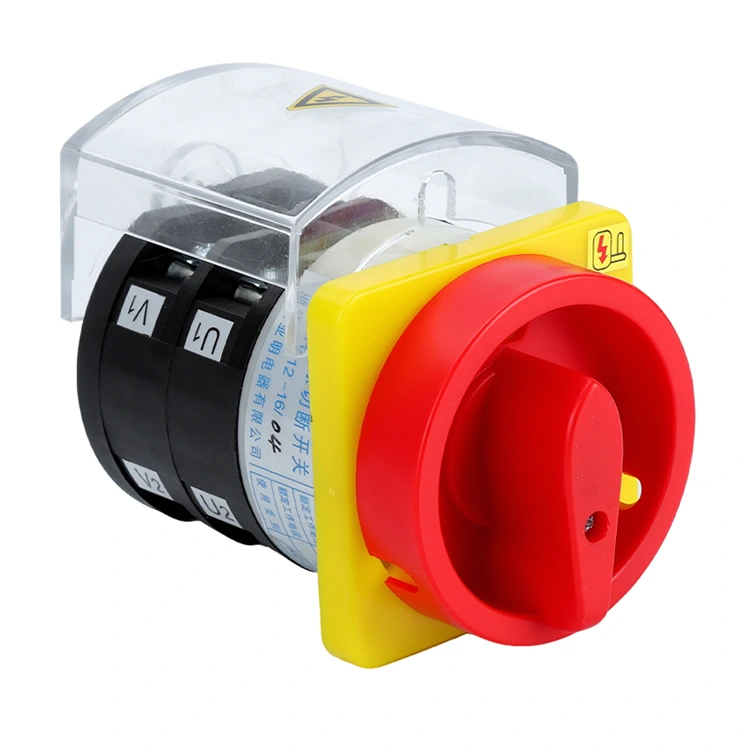

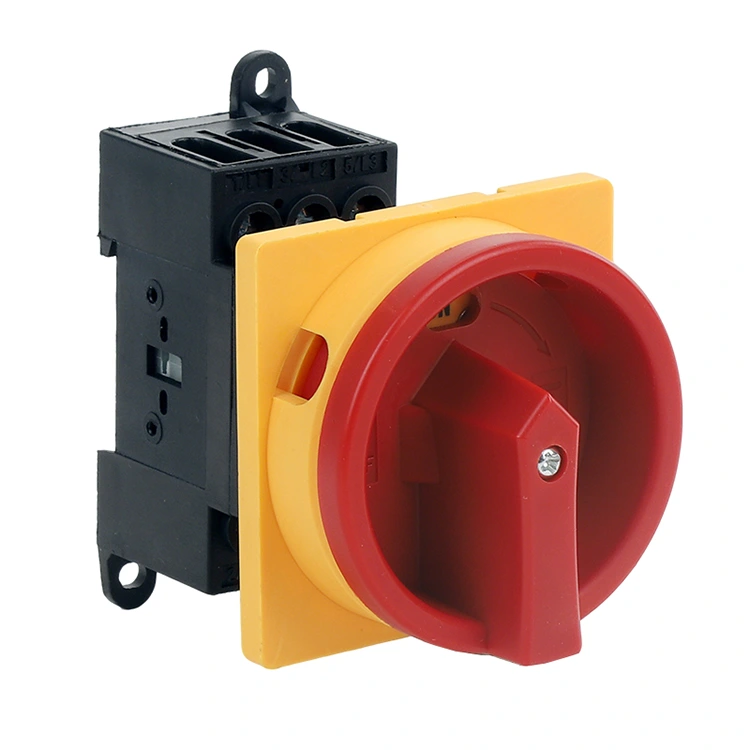

ロータリー切替スイッチ（最も一般的）：電源スイッチやモーターの正逆制御スイッチなど、ハンドルを回転させることで位置を切り替えます。

トグル切り替えスイッチ: ハンドルを切り替えることで位置を切り替えます。小型の機器や計器でよく使用されます。

連絡先グループ番号による分類:

* 単極切り替えスイッチ: 単一回路の切り替え (例: 単純な電源のオン/オフ) に使用される 1 つの接点グループのみ。

※多極切替スイッチ：2つ以上の接点群を持ち、多回路協調開閉（例：3つの接点群で三相電源を同時開閉）する場合に使用します。

典型的なアプリケーション シナリオ:

※電源切替：二電源システムにおける主電源とバックアップ電源の切り替えなど。

※モータ制御：モータの正逆回転を制御（モータ巻線の電源相を切り替えることにより）。

* 信号変換: 機器内の異なる測定信号 (電圧信号、電流信号など) を切り替えること。

* 回路選択: 産業用機器のさまざまな動作モード (例: 手動/自動モード) 間の切り替え。

V. 動作原理の中核となる機能

機械的インターロック: 接点の切り替えは完全に機械的動作に依存しており、電子部品は関与しません。これにより、シンプルな構造、高い信頼性、および過酷な環境 (高温や振動シナリオなど) への適合性が実現します。

同期スイッチング: 複数の接点セットが同期して動作し、複数回路スイッチングの一貫性を確保します (たとえば、モーターが方向を反転すると、電力相と保護回路が同期して切り替わります)。

ギア ロック: 位置決めデバイスは誤ったスイッチングを防止し、回路の安定性を確保し、特に重要な制御シナリオ (電力システムのスイッチングなど) に適しています。
