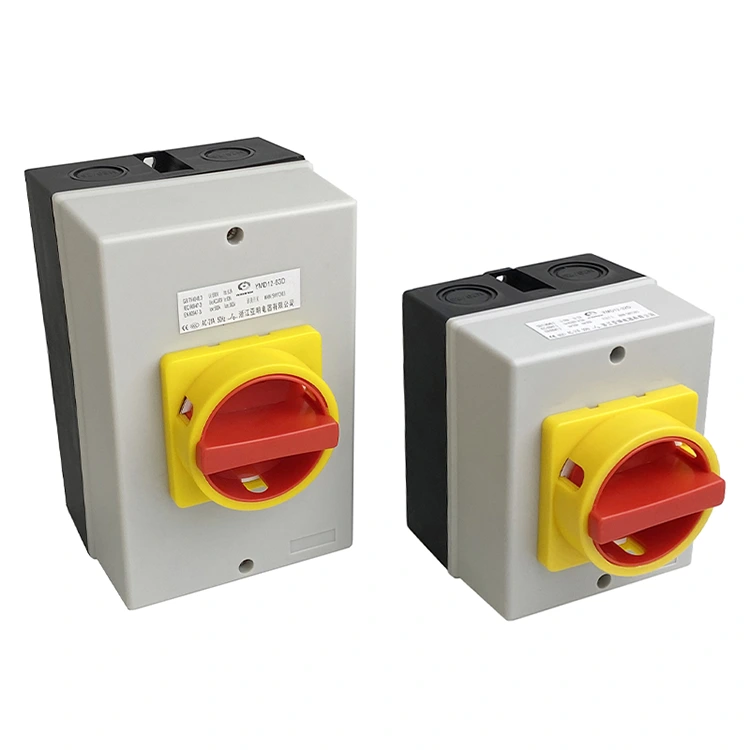

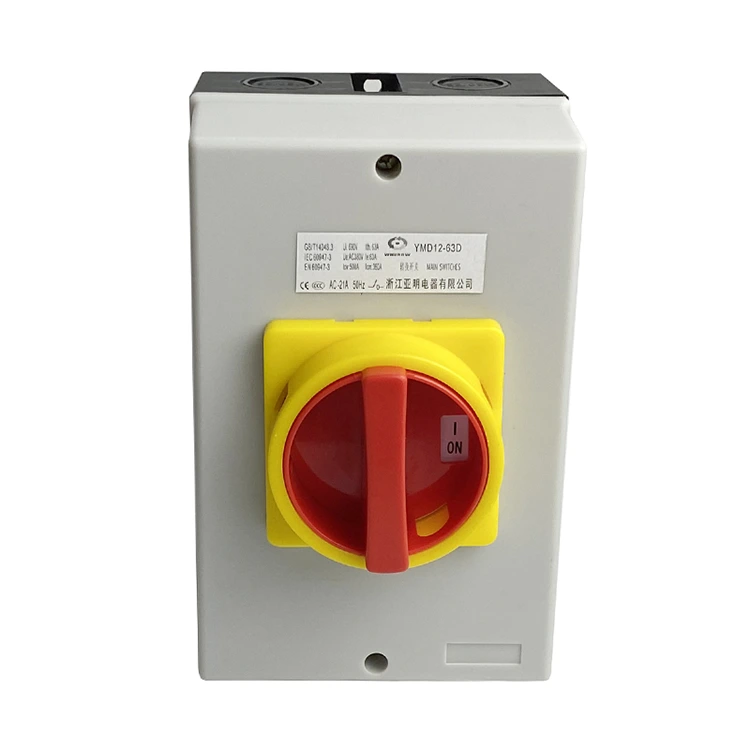

防水ボックス付き切り替えロータリーカムスイッチ

YMW42シリーズ防水ボックス付き切替ロータリーカムスイッチは、YAMINGが発売した高性能電気制御部品で、AC 50Hz、最大電圧690Vで動作するCNCプログラム制御工作機械や電気機器の電気制御回路に最適です。この製品は、制御、照明保護、信号およびプログラムの選択、電圧および電流測定の選択を含む複数の機能を統合しており、さらに小容量かご型非同期モーターの制御を実現できます。

信頼性の高い性能と幅広い応用範囲により、産業用電気制御システムに最適な選択肢となっています。工場は高品質の製造基準を厳格に遵守し、各スイッチが産業用途の厳しい要件を満たしていることを保証します。

製品の特徴

・コンパクトかつフレキシブルな設計：防水ボックス付切替ロータリーカムスイッチYMW42は、コンパクトな寸法を実現し、限られた設置スペースでも柔軟なレイアウトが可能となり、機器設置面積の利用率が大幅に向上します。

- 優れた安全性能：コンパクトな構造と高品質のプレミアム素材を採用し、優れた絶縁性能を確保し、電気安全上の危険を効果的に防止し、電気システムの安全で安定した動作を保証します。

・スムーズで信頼性の高い操作性：スイッチは精緻な機械構造で設計されており、スムーズなスイッチング操作が可能です。長期間の連続運転でも安定した性能を維持できる、高い安全性と信頼性を誇ります。

- 美的かつ多用途な互換性: モダンで目を引く外観を備えたこの製品は、実用性と美学を完全に組み合わせています。さまざまな機器設計との親和性が高く、さまざまな産業機器のスタイルに容易にマッチします。

- カスタマイズ可能な接点の組み合わせ: さまざまなカムの組み合わせにより、スイッチはさまざまな形式の接点のオン/オフのニーズを満たし、さまざまなアプリケーションシナリオの多様な制御要件に適応できます。

構造的特徴とパラメータ

YMW42 シリーズは、正確で安定した動作を保証するために最適化された構造設計を備えた 20A および 32A 仕様で利用可能です。

- 20Aカムスイッチ：30°、45°、60°、90°の位置決め角度を備え、最大12の操作位置と1〜12のスイッチ層をサポートし、マルチレベルおよびマルチチャンネル制御を実現できます。

- 32Aカムスイッチ：20Aモデルと同じ30°、45°、60°、90°の位置決め角度を採用し、最大12の動作ポジションと1〜12のスイッチ層を備えています。より強力な耐電流能力を備えており、より高い電力要件が必要な場合に適しています。

製品の用途

YMW42防水ボックス付き切替ロータリーカムスイッチは、CNCプログラム制御工作機械の電気制御システムで広く使用されています。また、産業用生産ライン、自動化機器、配電盤など、AC50Hz、電圧690Vまでのさまざまな電気機器にも適用できます。機器制御、照明保護、信号選択、電圧・電流測定選択など、優れた性能を発揮します。さらに、小容量かご型非同期モーターの制御にも使用でき、工業生産向けに包括的で信頼性の高い制御ソリューションを提供します。

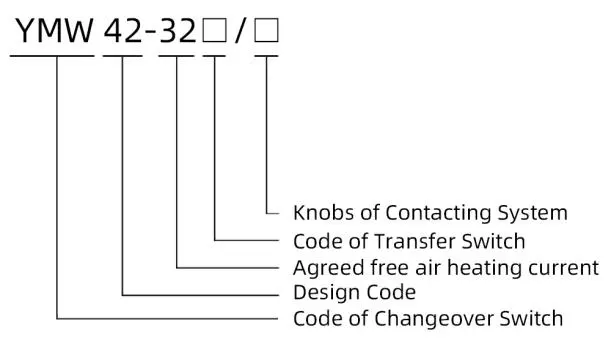

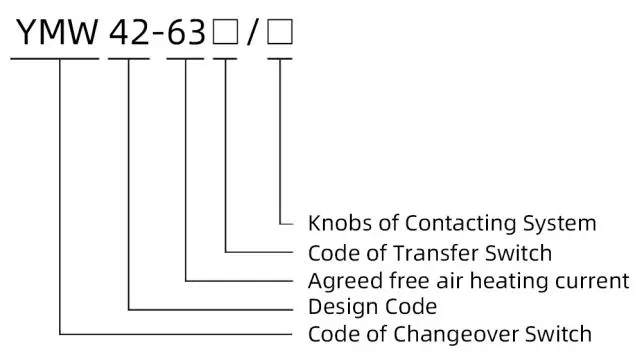

概略図

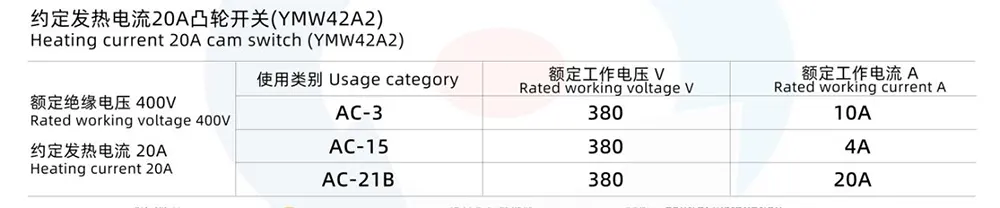

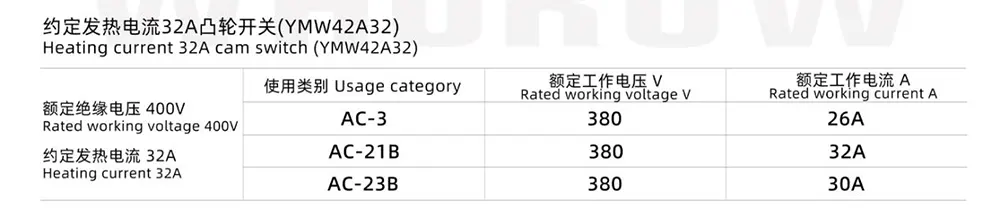

技術的パラメータ

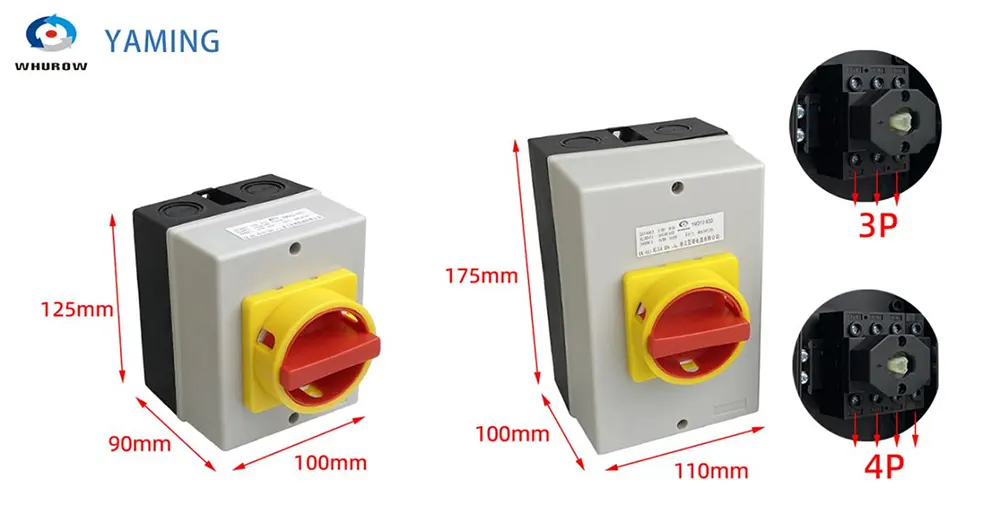

製品外形寸法 取付寸法
