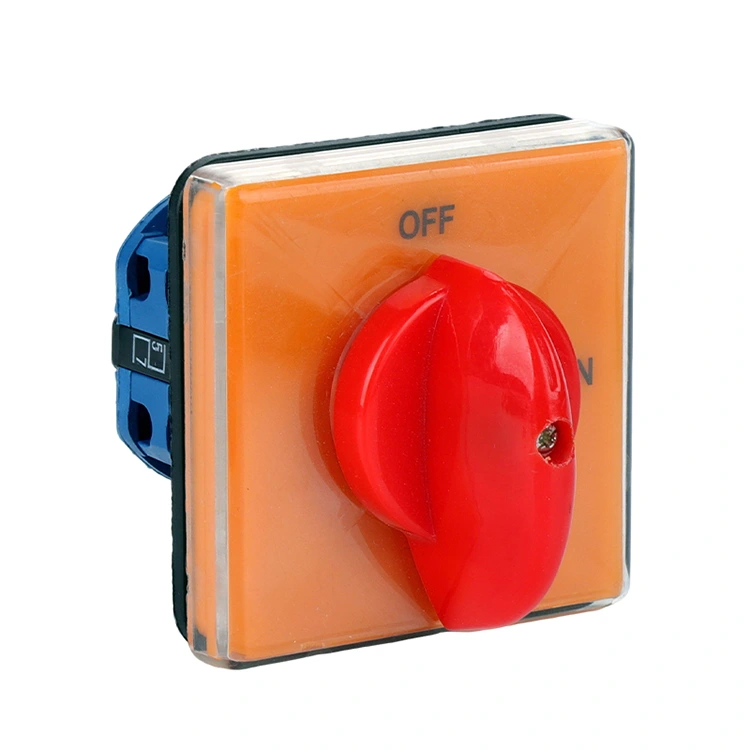

20AビッグパネルOFF-ONロータリースイッチ

YAMING は、電気スイッチ業界で 30 年以上の専門知識を有し、電気スイッチの研究開発、生産、販売に重点を置いた専門工場です。当社は、高度な職人技と最先端技術を駆使し、電気回路制御シーンに特化した中核製品「LW26 20A ビッグパネル OFF-ON ロータリースイッチ（社内型式：YMW26-20DS）」を発売しました。多様な運用ニーズと強力な環境適応性を満たすための完全な分類システムを備えています。

コアパフォーマンスパラメータ

LW26 20A ビッグパネル OFF-ON ロータリー スイッチは、明確で的を絞った適用性を備えた優れたコア性能を備えています。その主要なパフォーマンスパラメータは次のとおりです。

- 適用回路: 定格電圧 ≤ 690V の AC 50Hz 回路および定格電圧 ≤ 240V の DC 回路に適しています。

- 定格電流: 最大定格電流 20A;

- コア機能: 手動の非周波数回路の開閉用に設計されており、電気システムの重要な制御および変換機能を実行でき、小型 AC モーターを直接制御できます。

製品の特徴

LW26 20A ビッグパネル OFF-ON ロータリー スイッチには、市場で傑出した複数の優れた機能があります。

- コンパクトな構造: 超コンパクトなデザインで、狭いスペース環境でも設置が簡単で、スペース利用率が向上します。

- 強力な機能: 複数の制御機能を統合して、さまざまな複雑な制御タスクの要件を満たします。

- 優れた絶縁性能: 緻密な構造設計と高級材料を採用し、優れた絶縁効果を確保し、電気的安全性を保証します。

- スムーズで信頼性の高いスイッチング: スイッチング操作はスムーズで省力化され、高い安全性と信頼性を備え、使用中の故障率を低減します。

- 美的かつ実用的：洗練された新しい外観デザインを採用し、実用的かつ美的であり、さまざまな機器のデザインによく適合します。

製品分類と用途

1.完全な分類システム

さまざまな運用要件を満たすために、製品には包括的な分類システムが装備されており、特に次のように分類されています。

- 用途別分類：主回路変換型、モータ直接制御型、指令制御＆計測型。

・動作モードによる分類：位置決めタイプ、モーメンタリタイプ、位置決め・モーメンタリ一体型。

・システム区分による分類：位置決めタイプ（1〜12セクション）、モーメンタリタイプ（1〜3セクション）、モータ直接制御タイプ（1〜6セクション）。カスタムセクション仕様はご要望に応じてご利用いただけます。

- スイッチング角度ベースの分類: 30°、45°、60°、90°。

- パネル形状による分類: 正方形パネルタイプ、円形パネルタイプなど。

- 追加分類: 動作モードと制御アクチュエータの位置によって分類されます。

2.幅広い応用シナリオ

優れた性能と多様な分類により、この製品はマスター制御回路や電気パラメータ測定セットアップで広く使用されています。回路制御スイッチ、試験装置スイッチ、モーター制御マスタースイッチに適しており、さまざまな産業用電気機器の安定かつ安全な動作を保証する重要なコンポーネントとして機能します。

労働条件と環境適応性

この製品は環境適応性に優れており、通常の使用条件下で安定して動作します。具体的な要件は次のとおりです。

1.温度要件

周囲温度: -25℃ ≤ T ≤ +50℃; 24 時間の平均気温 ≤ +35℃。

2.高度要件

最大設置高度：4000m。

3.湿度要件

+50℃の場合: 相対湿度 ≤ 50%; 20℃の場合: 相対湿度 ≤ 90%。

4.結露の処理

温度変化による偶発的な結露に対しては特別な処理措置を適用し、温度変化のある環境でも製品の安定した動作を保証します。

技術的パラメータ
