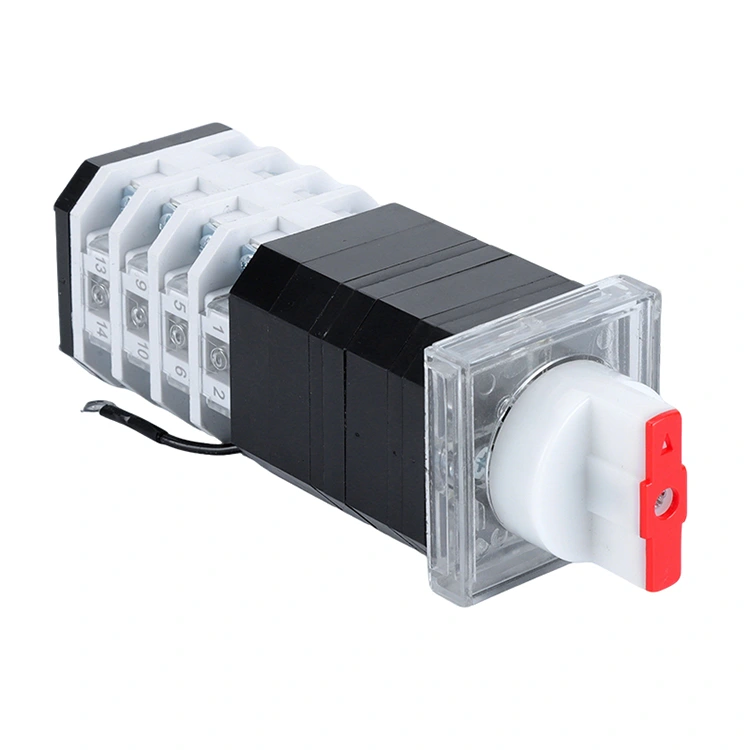

16A ショートハンドル 表示灯切替スイッチ付

LW12 16A インジケータライト切替スイッチ付きショートハンドルは、YAMING が独自に開発・製造した高性能電気制御製品です。電気スイッチ分野におけるブランドの30年以上の技術蓄積に基づいて、製品は研究開発から製造までの生産プロセス全体を通じて厳格な品質基準を遵守しています。

コンパクトなデザイン、優れた絶縁性、スムーズなスイッチング、信頼性の高いパフォーマンスなどの利点を備え、実用性と美観を統合します。中国に根ざした信頼できるサプライヤーとして、YAMING は厳格な工場生産管理を通じてこの製品の高品質を保証し、産業制御シナリオに安定した安全なソリューションを提供します。

16A インジケータライト付きショートハンドル切替スイッチは、産業シナリオにおける電気回路の切り替えと制御の中心的なニーズに対応するように設計されており、ユーザーがスイッチの状態を明確に把握できるインジケータライトの設計により、操作の利便性と安全性が大幅に向上します。 YAMING の主要製品として、ブランドのクラフトマンシップと技術革新の追求が完全に反映されています。

適用範囲

この 16A ショートハンドル付きインジケータライト切替スイッチは、主に定格電圧 380V を超えない AC 50Hz 回路および電圧 220V を超えない DC 回路に適用されます。その中核となるアプリケーション シナリオには 2 つの主要な側面が含まれます。1 つは電気制御回路と電気測定器のスイッチングで、回路信号の安定したスイッチングと測定器の正確な動作を保証します。もう 1 つは、定格電力 5.5kW 以下の三相 AC かご型非同期モーターの直接制御であり、関連する産業用制御規格に完全に準拠しています。これは、安定した信頼性の高い回路制御を必要とするさまざまな産業用制御機器、電気キャビネット、その他のシナリオで広く使用されており、産業生産ラインの正常な動作を保証するための重要なコンポーネントです。

製品の特徴

- コンパクトで省スペース：この製品はコンパクトな構造設計を採用しており、小さな電気キャビネットなどの狭いスペースにも柔軟に設置でき、機器の占有スペースを効果的に削減し、レイアウトの合理性を向上させます。

- 優れた絶縁性能：高品質の材料で作られ、合理化された構造設計と組み合わせることで、優れた絶縁効果を実現し、電気的危険を効果的に隔離し、動作中のユーザーと機器の安全を確保します。

- スムーズなスイッチングと信頼性の高い性能：内部構造は精密に製造されており、スムーズなスイッチング動作、ジャミングがなく、長期使用でも安定したパフォーマンスを実現し、故障率を低減し、回路の継続的かつ安定した動作を保証します。

- 統合された実用性と美観：機能的なニーズを満たしながら、製品は洗練されたモダンな外観を備えており、さまざまな機器の外観デザインに完全にマッチし、実用性と美観の統合を実現します。

- 明確な状態表示：インジケータライトを装備しており、スイッチのオン/オフ状態を直感的に表示できるため、ユーザーの確認とメンテナンスが容易になり、誤操作のリスクが軽減されます。

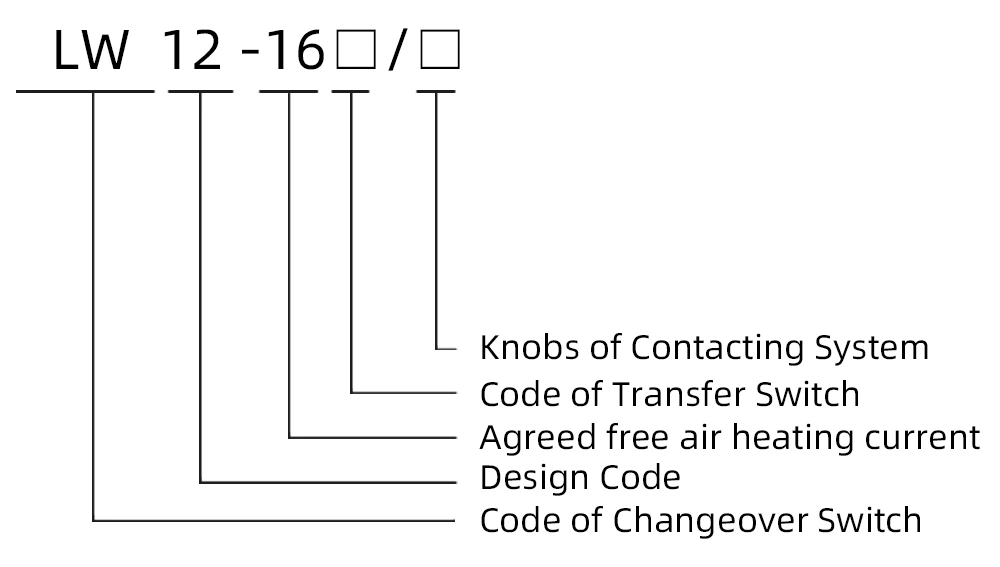

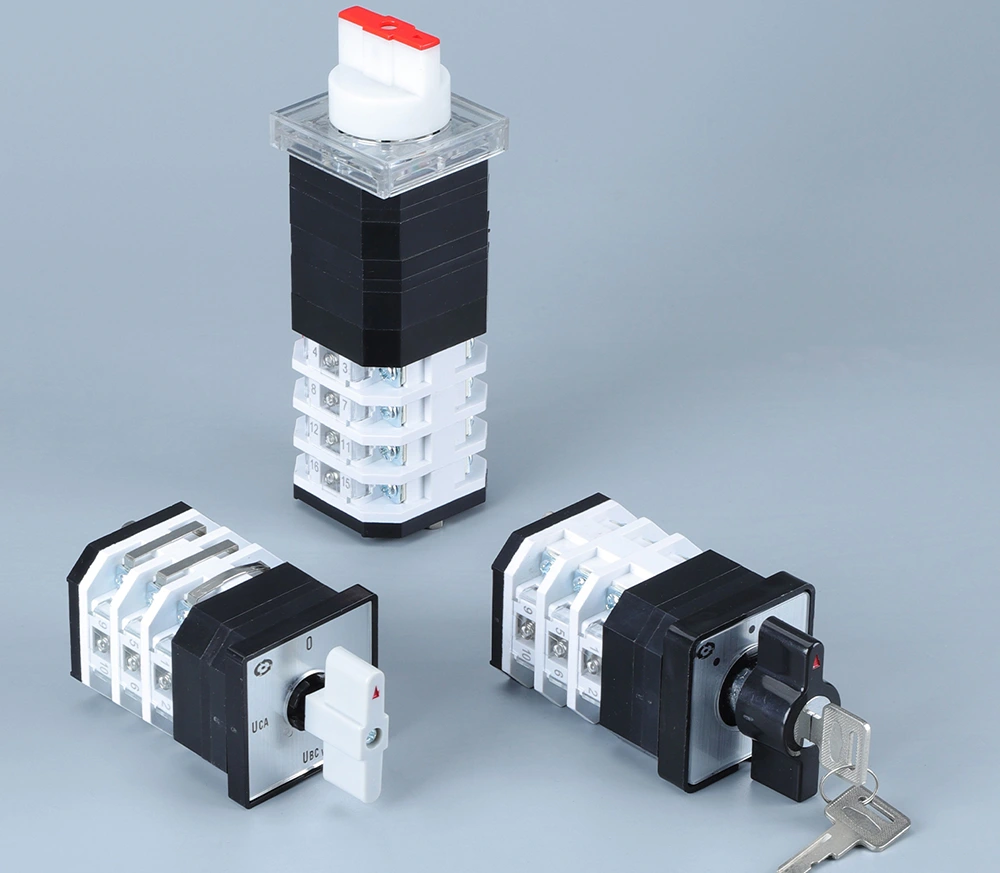

製品分類

さまざまなシナリオの多様な制御ニーズを満たすために、LW12 16A インジケータライト切り替えスイッチ付きショートハンドルは、さまざまな寸法に従って複数のタイプに分類されています。

・用途による分類：マスターコントロール応用タイプとダイレクトモーター制御応用タイプがあります。マスタ制御応用タイプは電気システム全体の制御に適しており、モータ直接制御応用タイプは三相交流かご形非同期モータの直接制御に特化しており、高い適合性を持っています。

・動作方式による分類：位置決め方式と自己復帰方式に分けられます。位置決めタイプは動作後も設定位置を維持できるため、特定の状態を長期間維持する必要があるシナリオに適しています。セルフリセットタイプは動作後に自動的に初期位置に戻り、一時的な制御シナリオに適用できます。

・接点方式部による分類：位置決めタイプの場合、接点方式部を1～10層まで選択可能です。セルフリセットタイプでは、回路の複雑さや制御チャンネル数に合わせて1～4層の接点システムセクションが用意されています。

- 動作モードとアクチュエータ位置の組み合わせによる分類: さまざまな動作習慣や機器の設置レイアウトに適応するために、さまざまな組み合わせスキームが用意されており、製品の柔軟性と互換性が向上します。

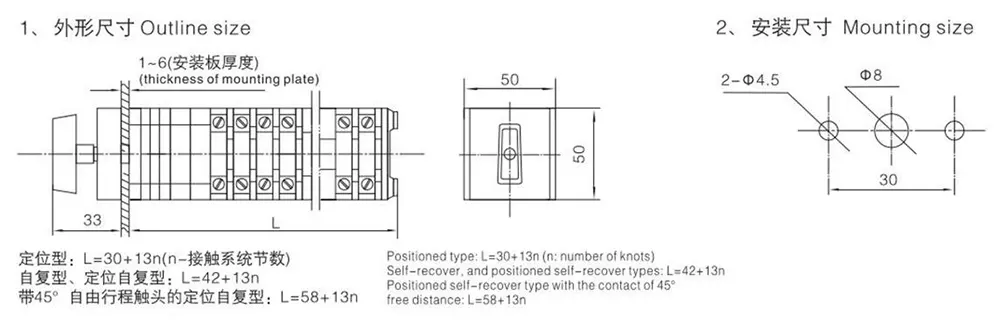

製品外形寸法 取付寸法
